Raspberry Pi Pico, RPI002

Detailní popis produktu

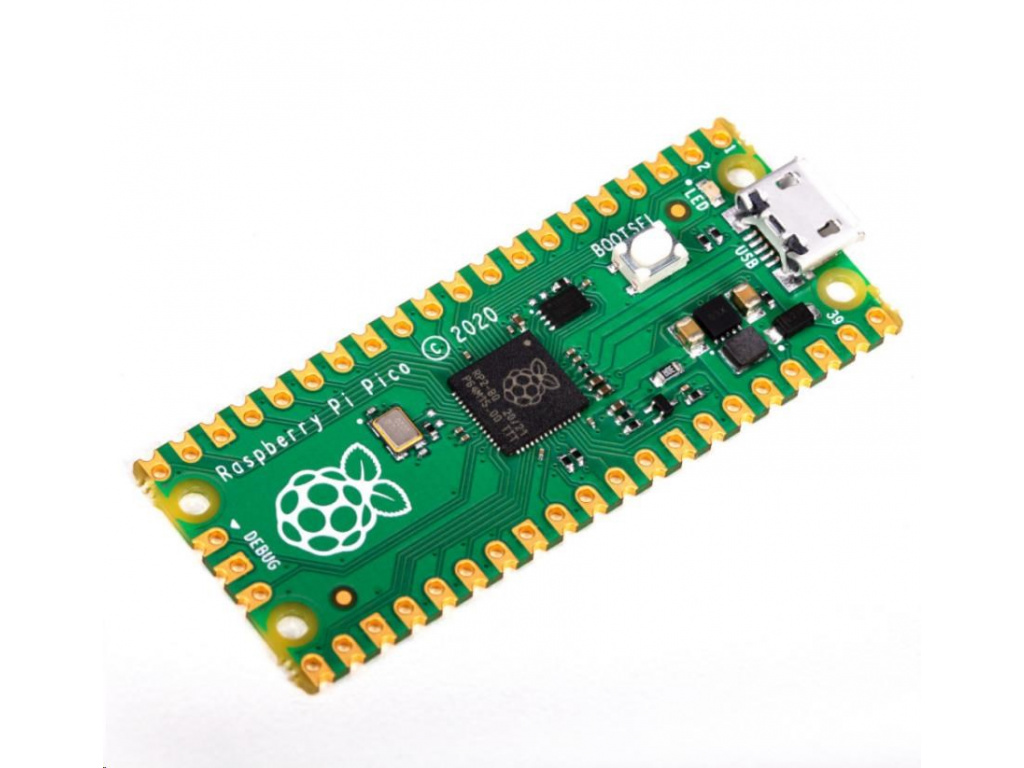

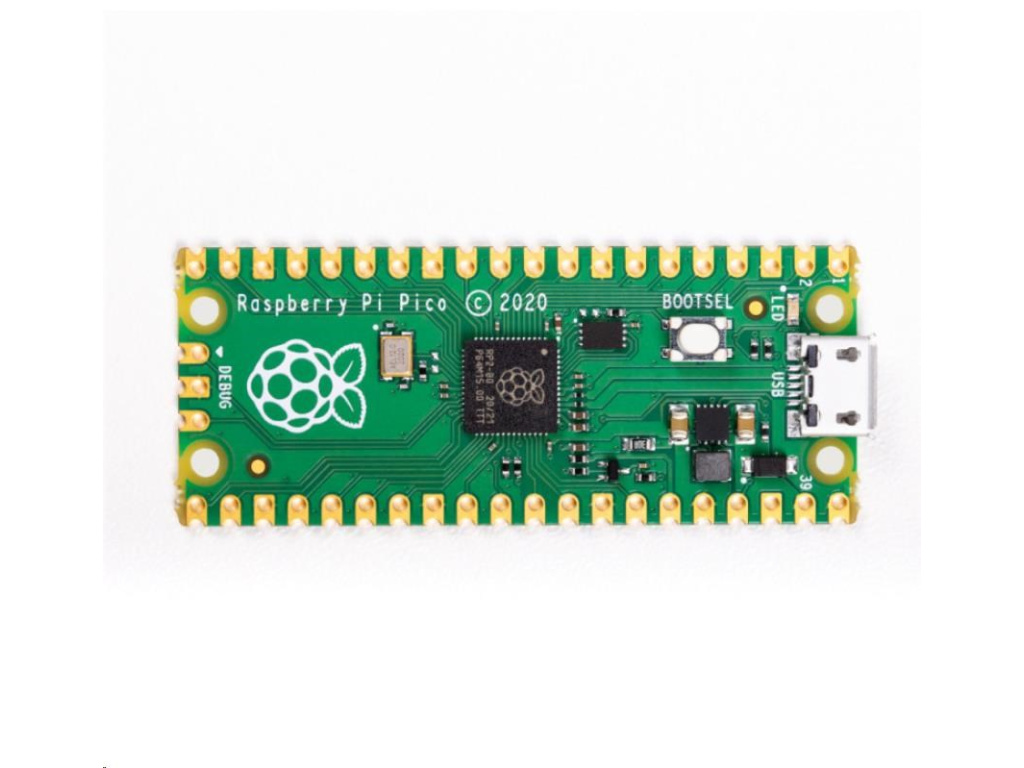

Pico je jednodeskový jednočipový počítač založený na mikrokontroléru Raspberry Pi RP2040. Podobně jako je Raspberry Pi přístupný a dostupný osobní počítač, je RP2040 přístupný a dostupný mikrokontrolér.

Pico poskytuje minimální (přesto flexibilní) externí obvody pro podporu čipu RP2040 (Flash, krystal, napájecí zdroje a oddělení a USB konektor). Většina IO čipu RP2040 je přivedena k IO pinům na levém a pravém okraji desky. Čtyři IO se používají pro interní funkce - řízení LED, řízení napájení integrovaného zdroje se spínaným režimem (SMPS) a snímání systémových napětí.

Pico bylo navrženo tak, aby se po připájení pinů s rozestupem 2,54 mm dalo zasadit do nepájivého pole, a zároveň bez nich fungovalo i jako povrchově montovatelný modul (SMT). Uživatelské IO piny jsou zároveň i po okrajích desky. Pod konektorem USB a tlačítkem BOOTSEL jsou kontakty, které umožňují přístup k těmto signálům, pokud je Pico použito jako SMT modul pájený přetavením.

Pico používá integrovaný spínaný zdroj (buck-boost SMPS), který je schopen generovat požadovaných 3,3 voltů (k napájení RP2040 a externích obvodů) ze širokého spektra vstupních napětí (~ 1,8 až 5,5 V). To umožňuje flexibilní napájení z různých zdrojů, jako je jeden lithium-iontový článek nebo 3 AA články v sérii. Velmi snadno lze také integrovat nabíječky baterií.

Přeprogramování Flash paměti lze provést pomocí USB (jednoduše přetáhněte soubor na Pico, které se jeví jako velkokapacitní paměťové zařízení) nebo přes port SWD (Serial Wire Debug). Port SWD lze také použít k interaktivnímu ladění kódu běžícího na RP2040.

Klíčové vlastnosti:

• Čip RP2040 s 2MB Flash
• Micro-USB B port pro napájení a data (a pro přeprogramování Flash)
• deska o rozměrech 21x51x1 mm se 40 piny ve stylu DIP s roztečí 2,54 mm
  - Odhaluje 26 multifunkčních 3.3V univerzálních IO (GPIO)
  - 23 GPIO je pouze digitální a 3 jsou schopné ADC
  - Lze namontovat na povrch jako modul
• 3pinový port ARM Serial Wire Debug (SWD)
• Jednoduchá, ale vysoce flexibilní architektura napájení
  - Různé možnosti pro snadné napájení jednotky z micro-USB, externího napájení nebo baterií
• Vysoká kvalita, nízké náklady, vysoká dostupnost
• Komplexní SDK, softwarové příklady a dokumentace

Vlastnosti čipu:

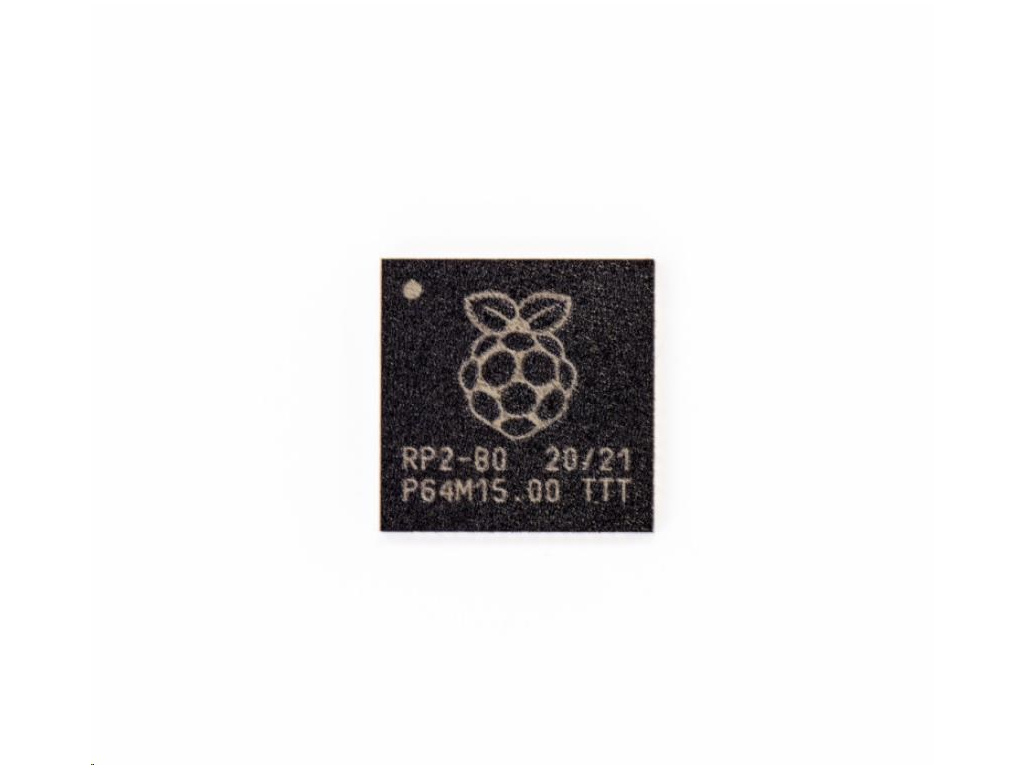

RP2040 je jednočip s kvalitou, cenou a jednoduchostí Raspberry Pi. Stejně jako je Raspberry Pi přístupný a dostupný osobní počítač, je RP2040 přístupný a dostupný mikrokontrolér se vším, co potřebujete k vytvoření produktu.

RP2040 je podporován napříč platformami ve vývojových prostředích C/C++ i MicroPython, včetně snadného přístupu k ladění za běhu. Má integrované bootování UF2 a rutiny s plovoucí desetinnou čárkou. Vestavěné USB může fungovat jako zařízení i hostitel. Má dvě symetrická jádra a vysokou vnitřní propustnost, což je užitečné pro zpracování signálu a videa. Čip má velké množství vnitřní paměti RAM, ale používá externí flash, což vám umožňuje zvolit si tolik paměti, kolik potřebujete.

• Dual-core cortex M0+ až 133MHz
  - Integrovaný fázový závěs (PLL) umožňuje variabilní frekvenci jádra
• 264K multi-bank high performance SRAM
• Externí Quad-SPI Flash s eXecute In Place (XIP)
• High performance full-crosspoint architektura sběrnice
• Integrované USB 1.1 (zařízení nebo hostitel)
• 30 multifunkčních IO pro všeobecné použití (4 lze použít pro ADC)
  - Napětí IO 1,8 - 3,3 V (Napětí Pico IO je konstantně na 3,3 V)
• 12bitový 500ksps analogově-digitální převodník (ADC)
• Různé digitální periferie
  - 2x UART, 2x I2C, 2x SPI, až 16 PWM kanálů
  - 1x časovač se 4 alarmy, 1x čítač v reálném čase
• Duální programovatelné IO (PIO) periferie
  - Flexibilní, uživatelsky programovatelný vysokorychlostní IO
  - Může emulovat rozhraní, jako je SD karta a VGA

Obsah balení:

• 1x Raspberry Pi Pico (Produkt je balen jako „tape & reel”, tzn. na pásce & na cívce.)
